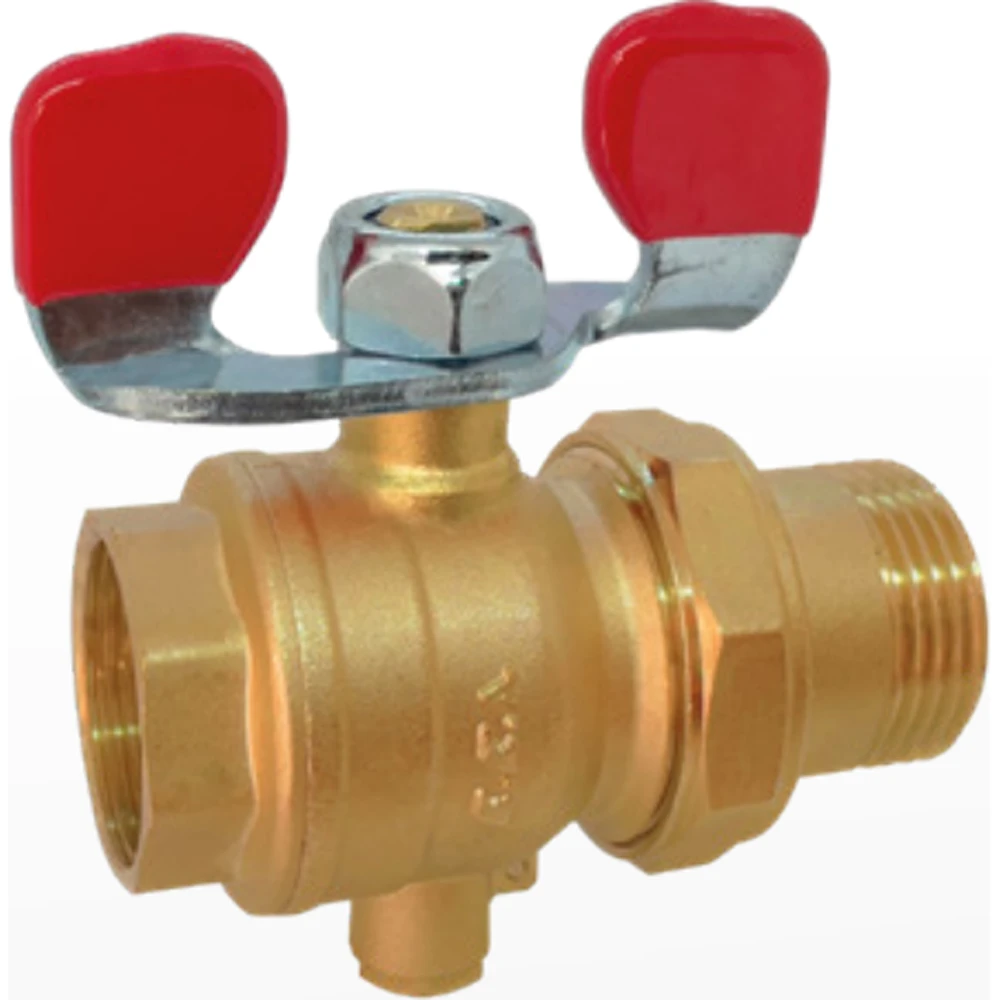

Eca Kırmızı Kol Termokupl Çıkışlı Küresel Valf - 601027416

ECA Termokupl Çıkışlı Küresel Valf; kalorimetre (ısı sayacı) istasyonlarında, yerden ısıtma kolektör girişlerinde ve merkezi ısıtma sistemlerinde hem akış kontrolü sağlamak hem de sistemdeki akışkanın sıcaklığını hassas bir şekilde ölçmek amacıyla tasarlanmış özel bir kombinasyon vanasıdır. Klasik küresel vanalardan farklı olarak, gövdesi üzerinde daldırma tip sıcaklık sensörlerinin (termokupl/prob) doğrudan vidalanabileceği özel bir dişli yuva barındırır. Bu entegre tasarım sayesinde, tesisatta sıcaklık ölçümü yapmak için ek bir T-bağlantı parçası veya kovan kullanma zorunluluğu ortadan kalkar. PN 16 yüksek mekanik mukavemet sınıfına sahip olan vana, kırmızı renkli ergonomik kolu sayesinde tesisat hatlarında "sıcak su (gidiş)" hattını görsel olarak kolayca ayırt etmenizi sağlar.

Teknik Özellikler ve Yapı

• Ölçü: 1/2"
• Ayırt Edici Özellik: Gövde üzerinde yer alan, daldırma tip sıcaklık sensörlerinin montajına uygun entegre Termokupl (Prob) Giriş Yuvası
• Kol Tipi ve Rengi: Tesisat şemalarında sıcak su besleme (gidiş) hattını simgeleyen, kolay kavranan döküm Kırmızı Kol
• Mekanik Mukavemet Sınıfı: PN 16 (Gövdenin nominal mekanik gerilmelere karşı yüksek yapısal direnci)
• Maksimum Çalışma Basıncı: 10 Bar (Kombi, merkezi kaskad sistemler ve yerden ısıtma istasyonlarındaki statik/dinamik işletme basınçlarına tam dayanım)
• Maksimum Çalışma Sıcaklığı: +80°C (Ölçüm sistemleri ve yerden ısıtma hatlarındaki ideal çalışma sıcaklık aralıklarında kesintisiz performans)
• Kullanım Alanı: Kalorimetre (Isı Sayacı) bağlantı setleri, yerden ısıtma kolektör ana giriş hatları ve kapalı devre Isıtma Sistemleri

Kullanım Avantajları ve Fonksiyonellik

• Entegre Termokupl Girişi ile Kompakt ve Sızdırmaz Montaj: Kalorimetre veya otomasyon sistemlerinin sıcaklık probları, vananın gövdesindeki yuvaya doğrudan vidalanır. Bu sayede tesisata ek bir T-rekor veya kovan ekleme ihtiyacı kalmaz; bağlantı noktası sayısı azaldığı için sızdırmazlık riski minimuma iner ve montaj alanı dar olan şaft dolaplarında ciddi yer tasarrufu sağlanır.
• Doğrudan Akış İçinden Hassas Sıcaklık Ölçümü: Sensör yuvası, termokupl ucunun doğrudan akışkanın (suyun) geçtiği ana eksene temas etmesini sağlayacak şekilde konumlandırılmıştır. Bu mimari, boru dış yüzeyinden yapılan ölçümlere kıyasla gecikmesiz, sapmasız ve en hassas sıcaklık verisinin elde edilmesini garanti eder.
• Kırmızı Kol ile Kolay Tesisat Teşhisi: Isıtma panolarında ve kolektör dolaplarında gidiş (sıcak su) ve dönüş (soğuk su) hatlarının birbirine karışmasını önler. Kırmızı kol, bu vananın sıcak su hattında olduğunu net bir şekilde göstererek servis, bakım ve arıza tespiti esnasında teknisyenlere görsel kolaylık sunar.
• PN 16 ve 10 Bar ile ECA Güvencesi: Birinci sınıf pirinç alaşımdan üretilen masif gövdesi, korozyona ve sudaki kireç, tortu gibi yıpratıcı maddelere karşı maksimum direnç gösterir. Teflon (PTFE) iç sızdırmazlık yatakları sayesinde vananın açma-kapama torku zamanla ağırlaşmaz, sıkışma yapmadan pürüzsüz çalışır.
• Kolektör ve Sayaç İstasyonları için İdeal Çözüm: Özellikle modern binaların kat istasyonlarında (sub-station) ve merkezi sistem pay ölçer altyapılarında, yönetmeliklere uygun olarak kalorimetre sensörünün bağlanabileceği en güvenilir ve profesyonel vana çözümüdür.
